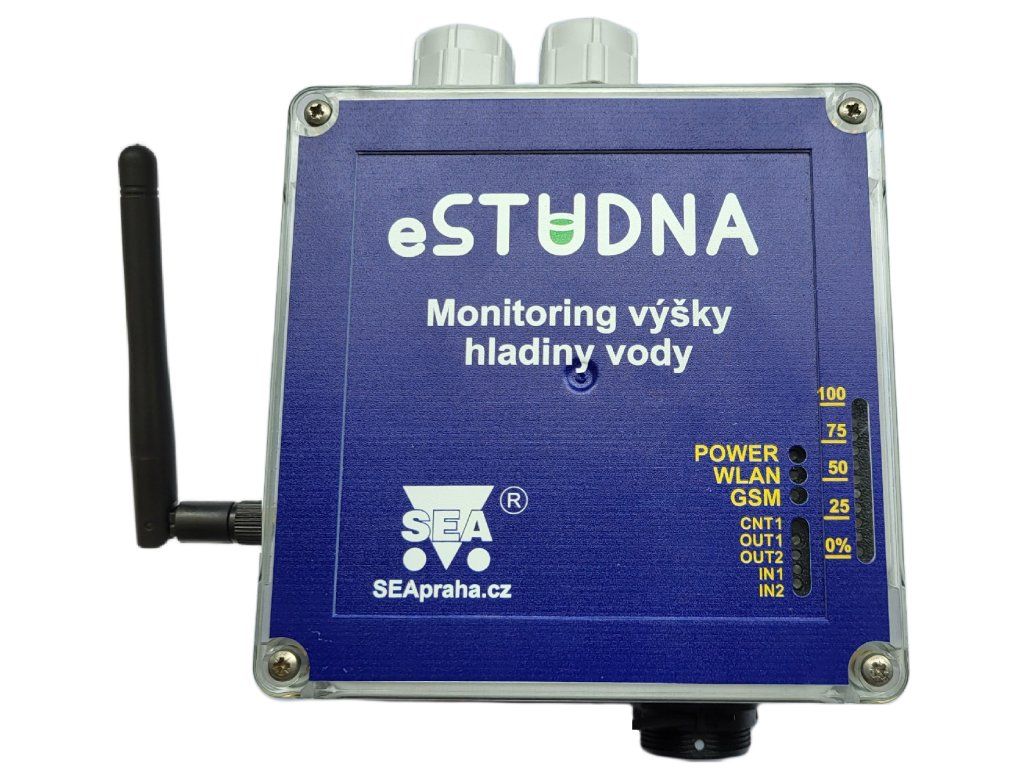

eSTUDŇA - online Wi-Fi zariadenie pre kontrolu hladiny v nádržiach a studniach , 1 výstup
Kód: 76/DLZ 76/DLZ2 Zvoľte variantPodrobný popis
Detailný popis produktu

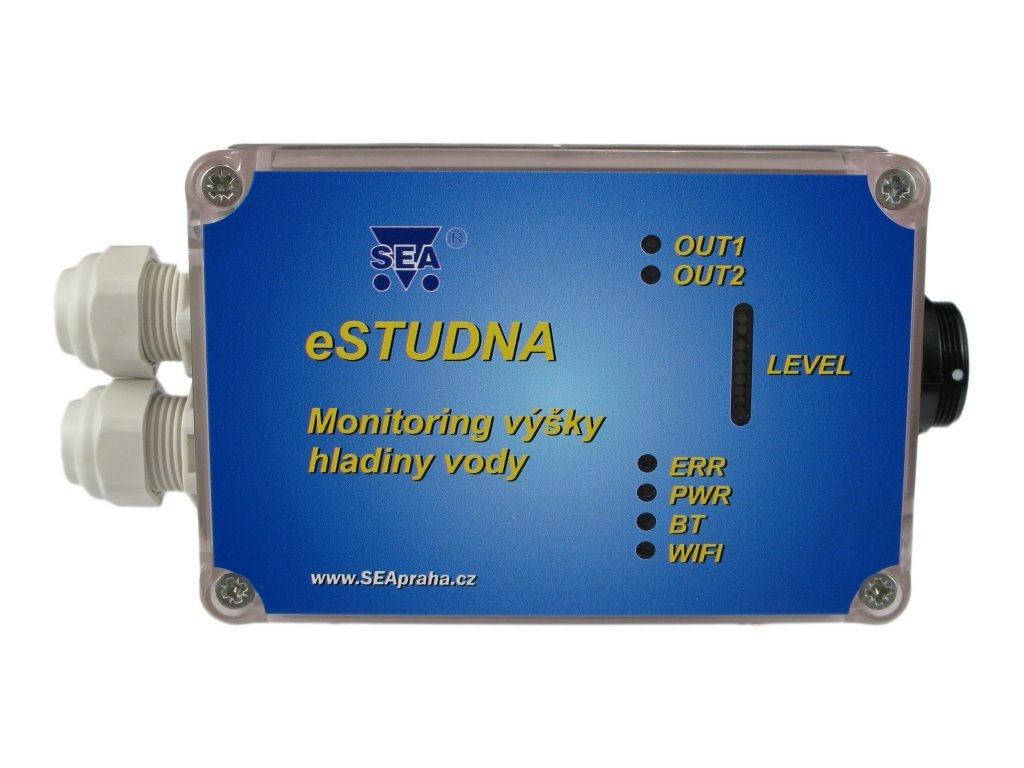

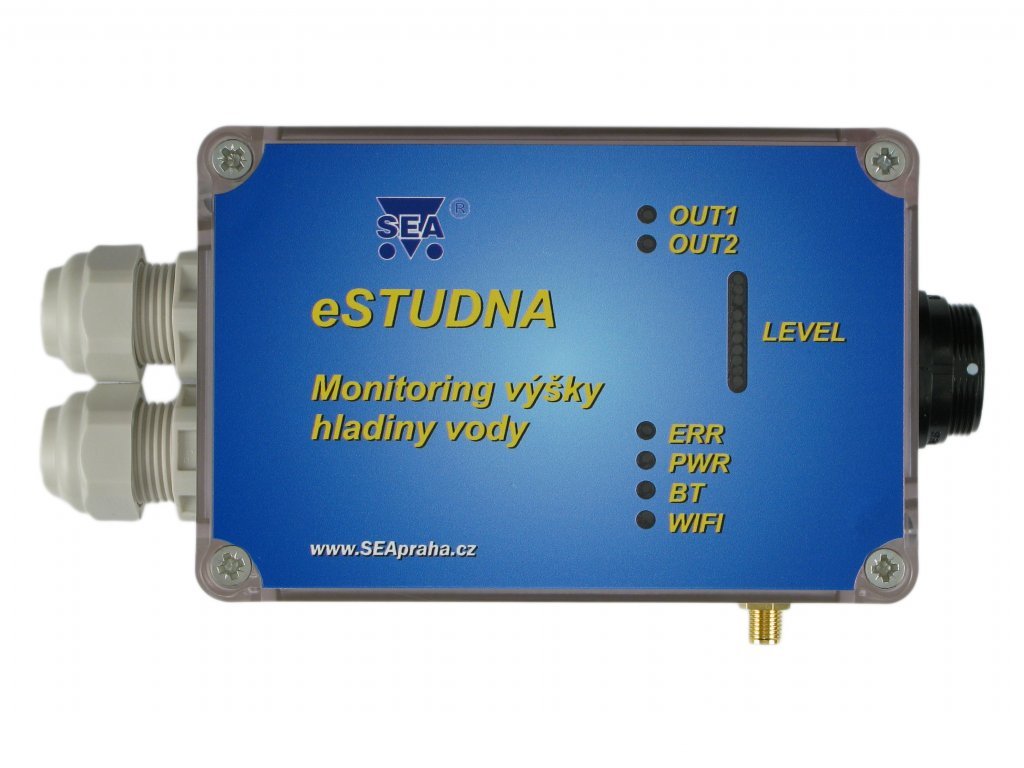

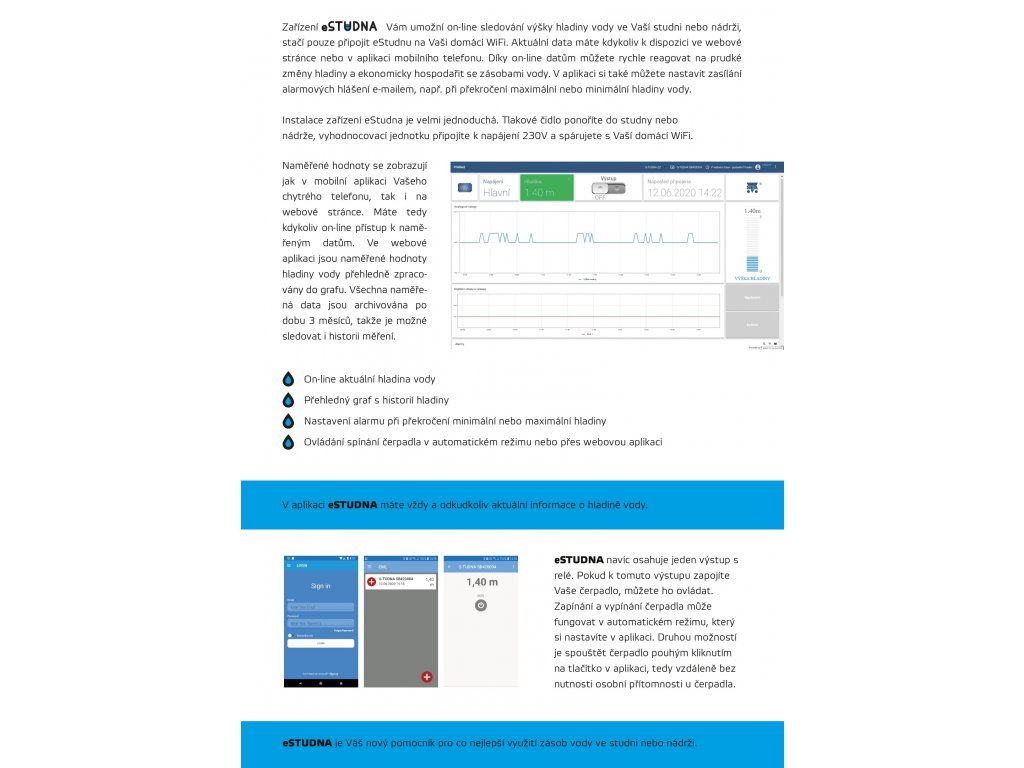

Zariadenie eSTUDNA2 Vám umožní on-line sledovanie výšky hladiny vody vo Vašej studni alebo nádrži, stačí iba pripojiť eSTUDNA2 na Vašu domácu WiFi. Aktuálne dáta máte kedykoľvek k dispozícii na webovej stránke alebo v aplikácii mobilného telefónu. Vďaka on-line dátam môžete rýchlo reagovať na prudké zmeny hladiny a ekonomicky hospodáriť so zásobami vody. V aplikácii si tiež môžete nastaviť zasielanie alarmových hlásení e-mailom, napr. pri prekročení maximálnej alebo minimálnej hladiny vody.

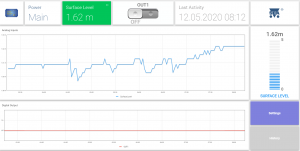

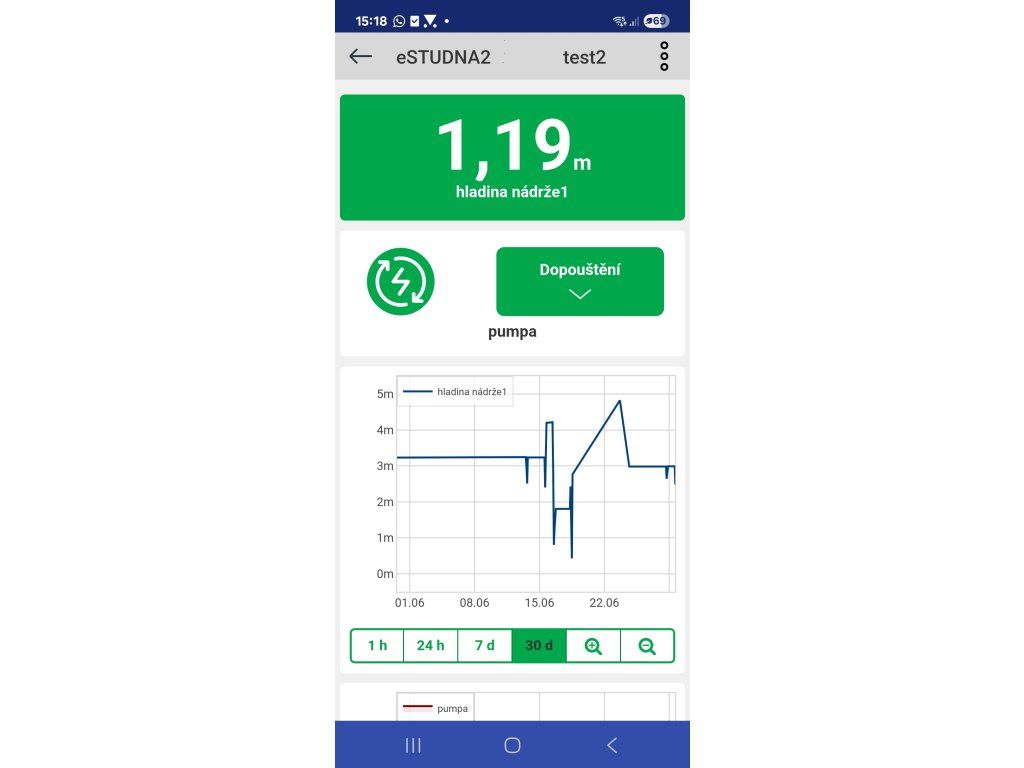

Namerané hodnoty sa zobrazujú ako v mobilnej aplikácii Vášho smartfónu, tak aj na webovej stránke. Máte teda kedykoľvek on-line prístup k nameraným dátam, namerané hodnoty hladiny vody uvidíte prehľadne spracované do grafu.
Všetky namerané dáta sú archivované po dobu 3 mesiacov, takže je možné sledovať aj históriu merania.
- On-line aktuálna hladina vody
- Prehľadný graf s históriou hladiny

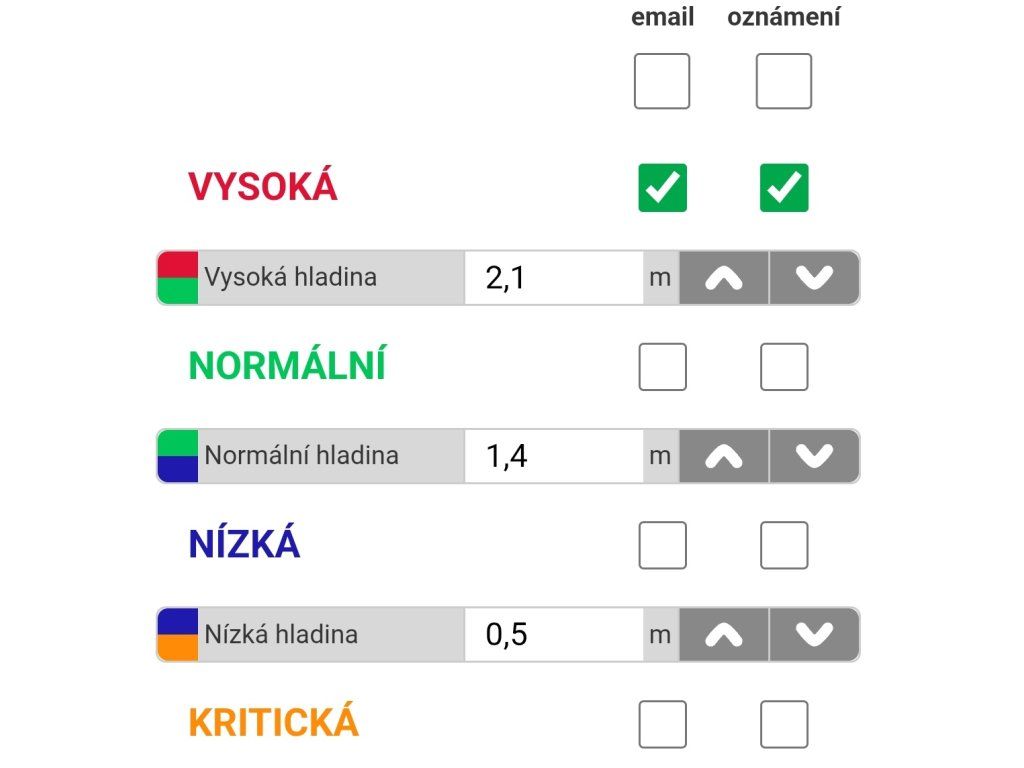

- Nastavenie alarmu pri prekročení minimálnej alebo maximálnej hladiny
- Ovládanie spínania čerpadla v automatickom režime alebo cez webovú aplikáciu
eSTUDNA2 obsahuje jeden výstup s relé. Ak k tomuto výstupu zapojíte Vaše čerpadlo, môžete ho ovládať. Zapínanie a vypínanie čerpadla môže fungovať v automatickom režime, ktorý si nastavíte v aplikácii. Druhou možnosťou je spúšťať čerpadlo jednoduchým kliknutím na tlačidlo v aplikácii, teda na diaľku bez nutnosti osobnej prítomnosti pri čerpadle.

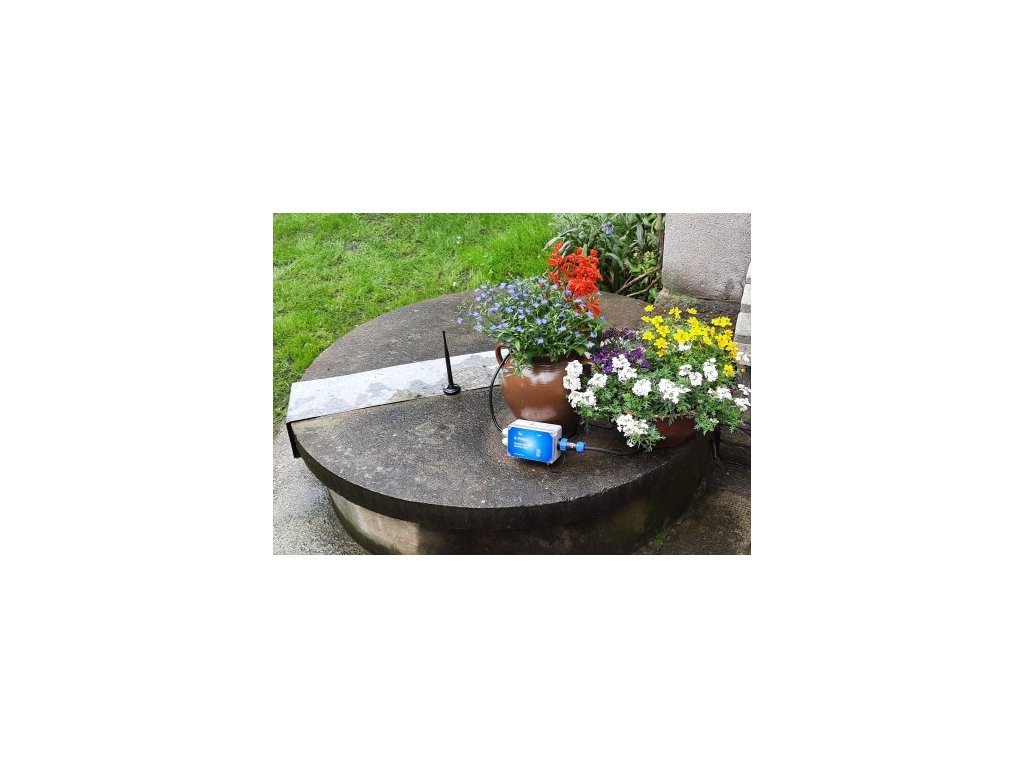

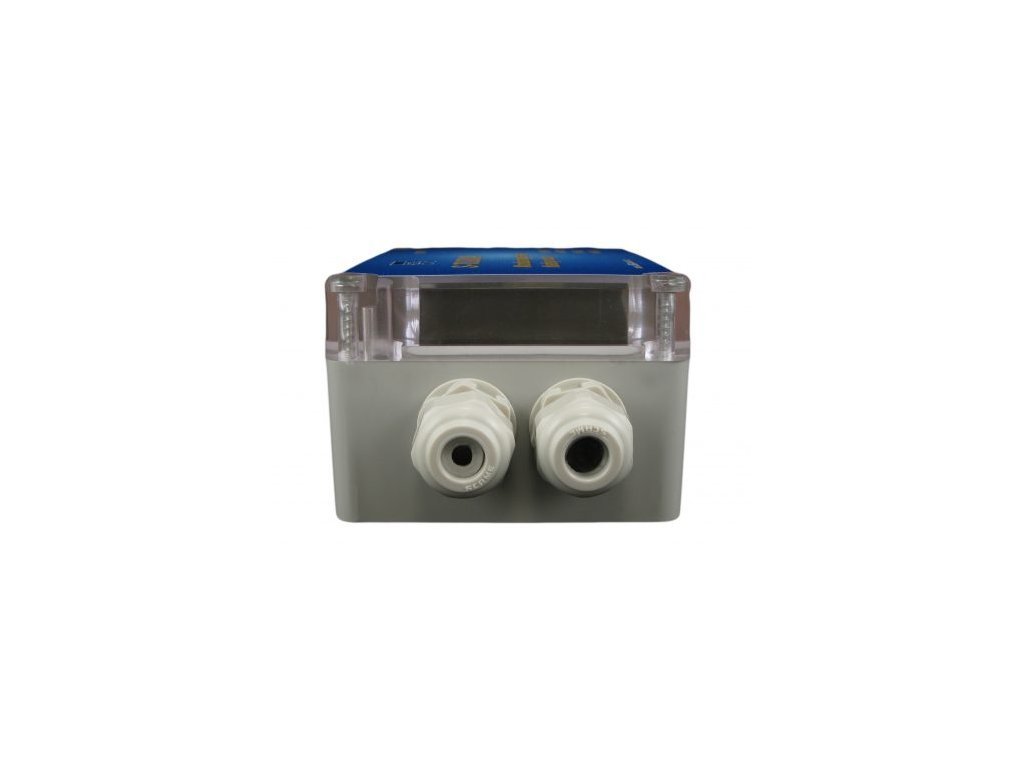

Inštalácia zariadenia eSTUDNA2 je veľmi jednoduchá. Tlakové čidlo ponoríte do studne alebo nádrže, vyhodnocovaciu jednotku pripojíte k napájaniu 230 V a spárujete s Vašou domácou WiFi.
POZOR: Pripojenie zariadenia smie vykonávať iba osoba s dostatočnou elektrotechnickou kvalifikáciou!
eSTUDNA2 je Váš nový pomocník pre čo najlepšie využitie zásob vody v studni alebo nádrži.
Ovládanie z Vášho mobilného telefónu

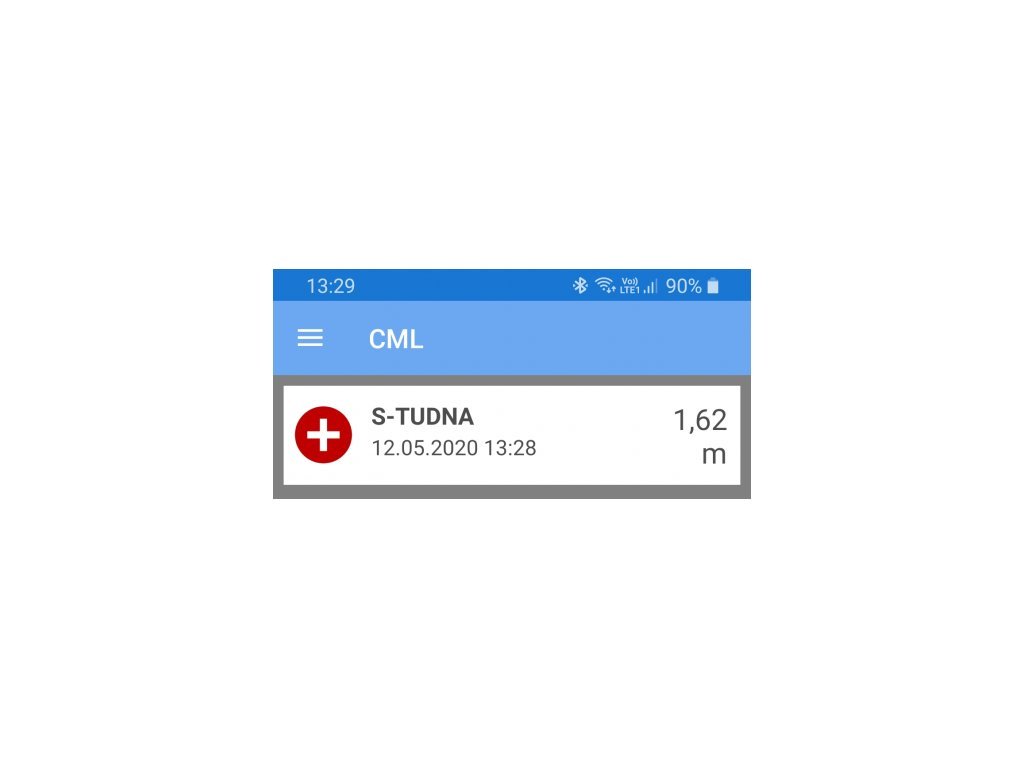

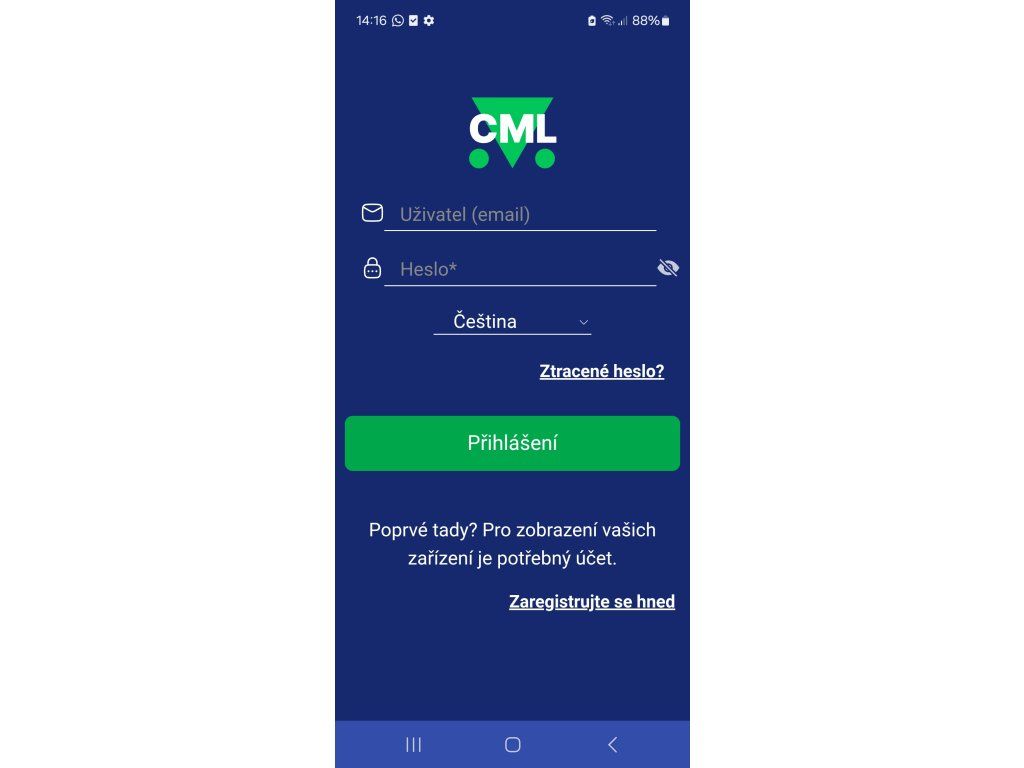

V aplikácii CML5 SEA máte vždy a odkiaľkoľvek aktuálne informácie o hladine vody.
Aplikácia pre Android a iOS
Pre jednoduché a pohodlné ovládanie a správu zariadení z rady GSM a WiFi sme vyvinuli aplikáciu určenú pre smartphone s Android alebo iOS. Túto aplikáciu je možné stiahnuť ZDARMA a bez obmedzení .

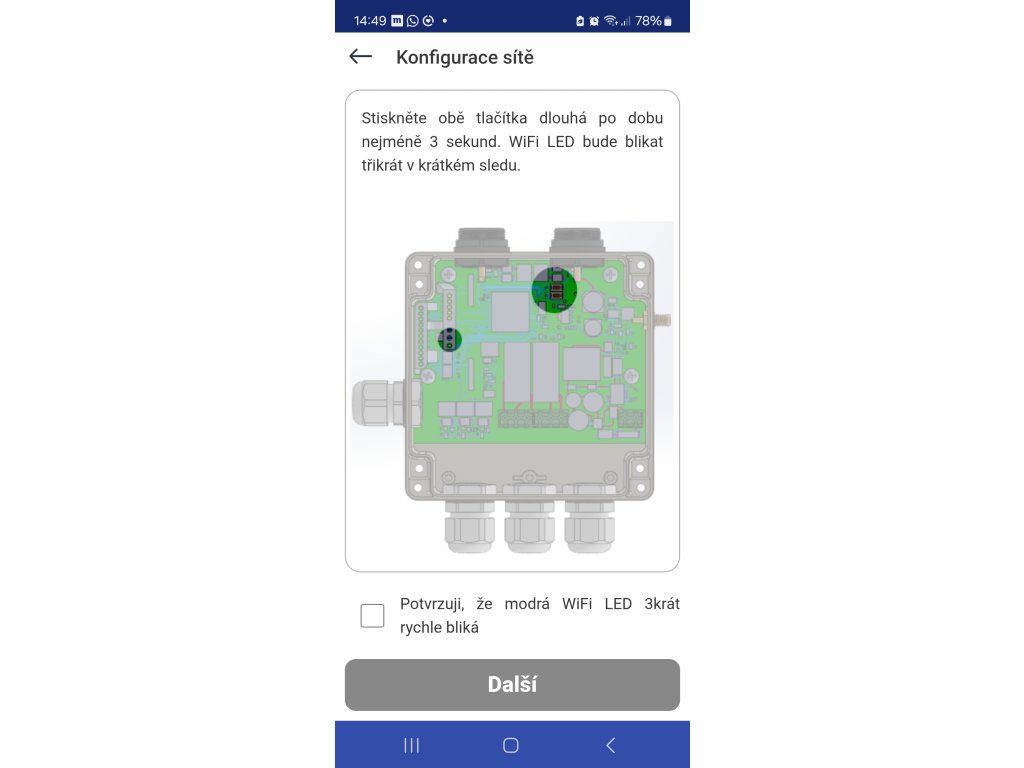

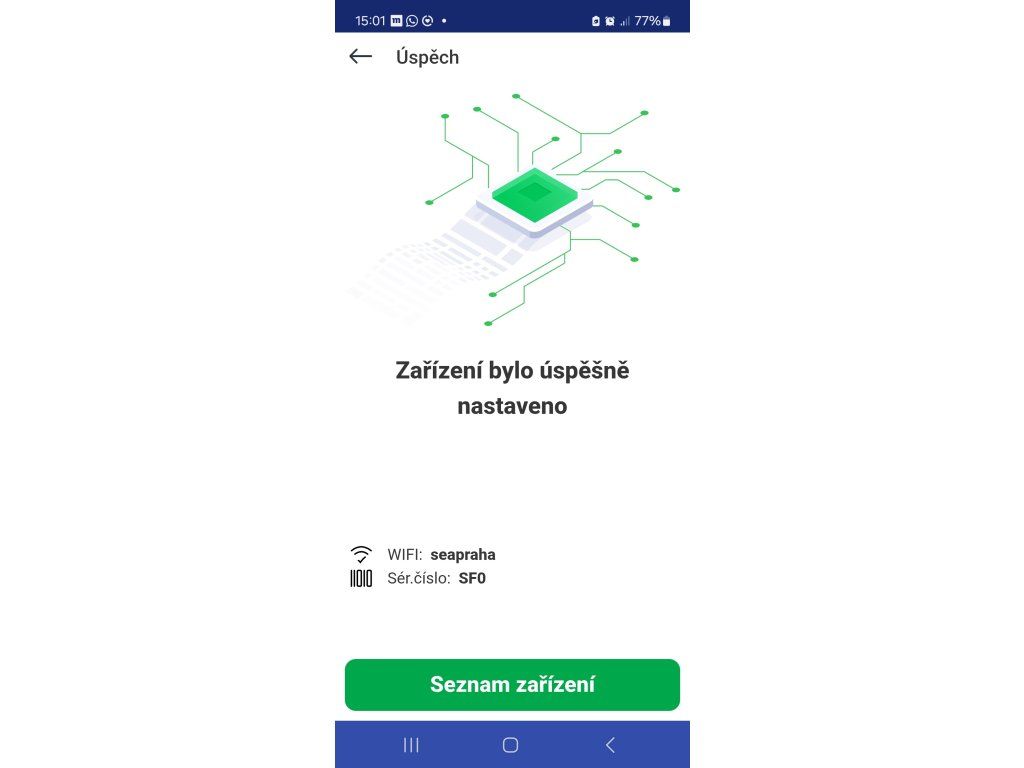

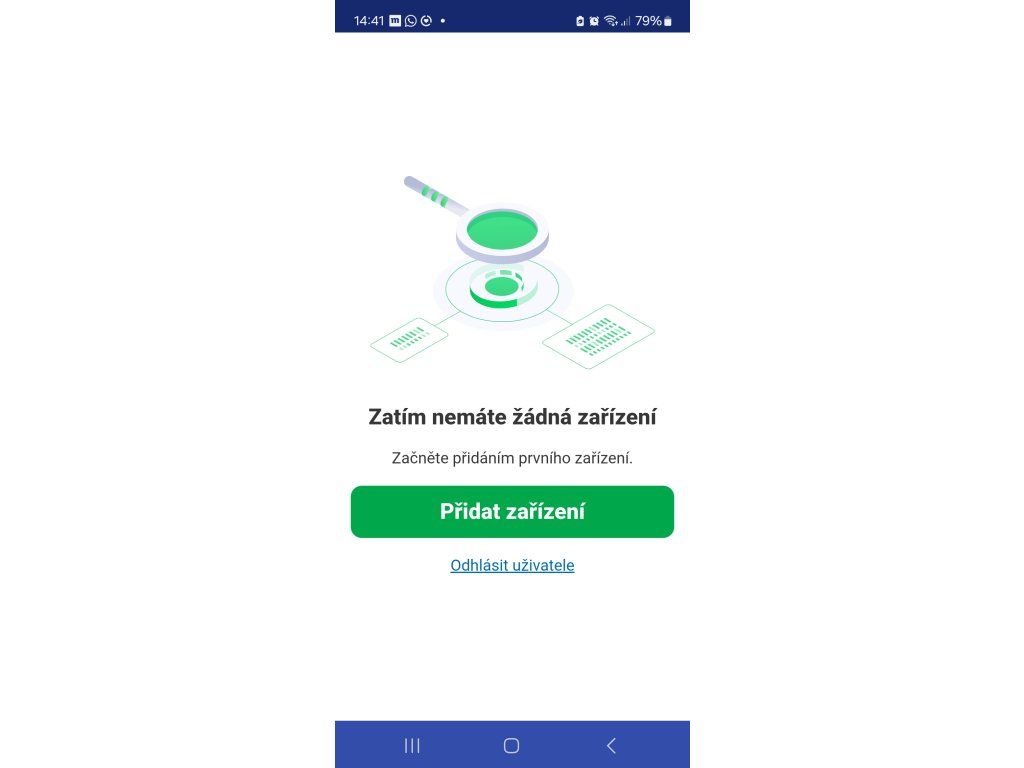

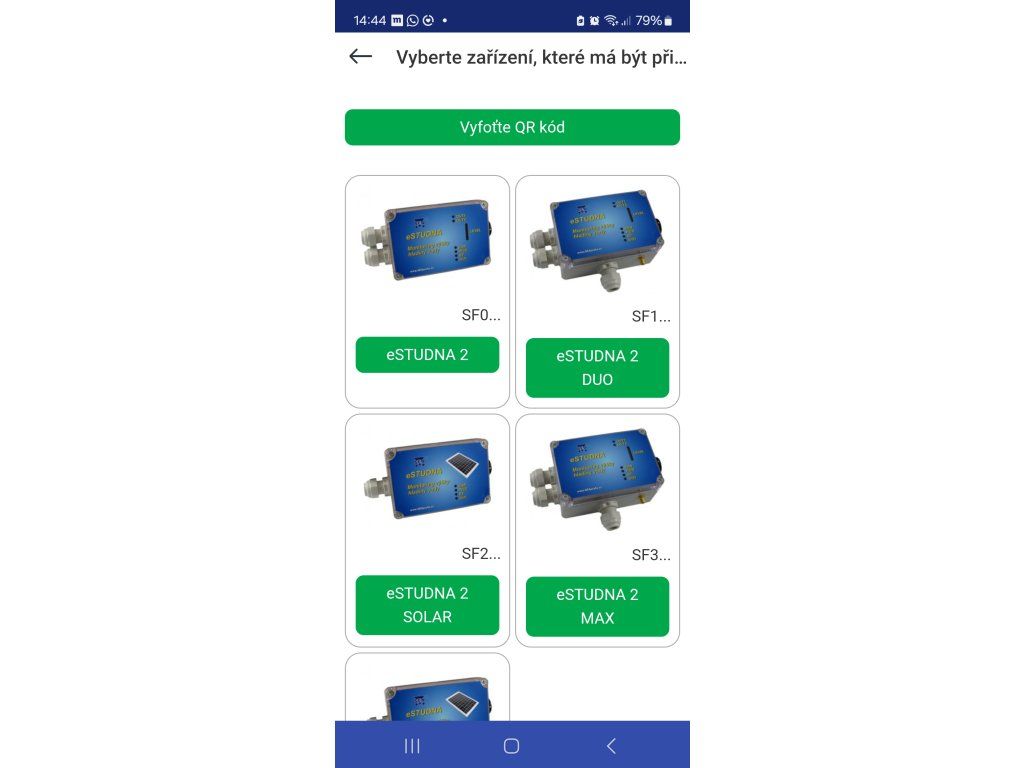

Aplikácia sa môže nainštalovať z Google Play (Obchod Play) nebo Apple Store po zadaní: „CML SEA„. Po nainštalovaní aplikácie vykonáte prvú registráciu tak, že do párovacieho kódu odfotíte QR kód zariadenia, ktorý je na štítku v obchodnom balení eSTUDŇA.
On-line dáta na webovej stránke
Namerané hodnoty vrátane histórie môžete sledovať a prehľadne si zobraziť na webovej stránke cml5.seapraha.cz
Priamo z webovej stránky tiež môžete ovládať výstup alebo si nastaviť e-maily s alarmovými hláseniami.
API pre integráciu
Získanie dát z eSTUDNY2 je možné cez API – https://cml5.seapraha.cz/apiv2/.
Pripravujeme tiež lokálne API a lokálny WEB server – dokumentáciu zverejníme v samostatnom dokumente.

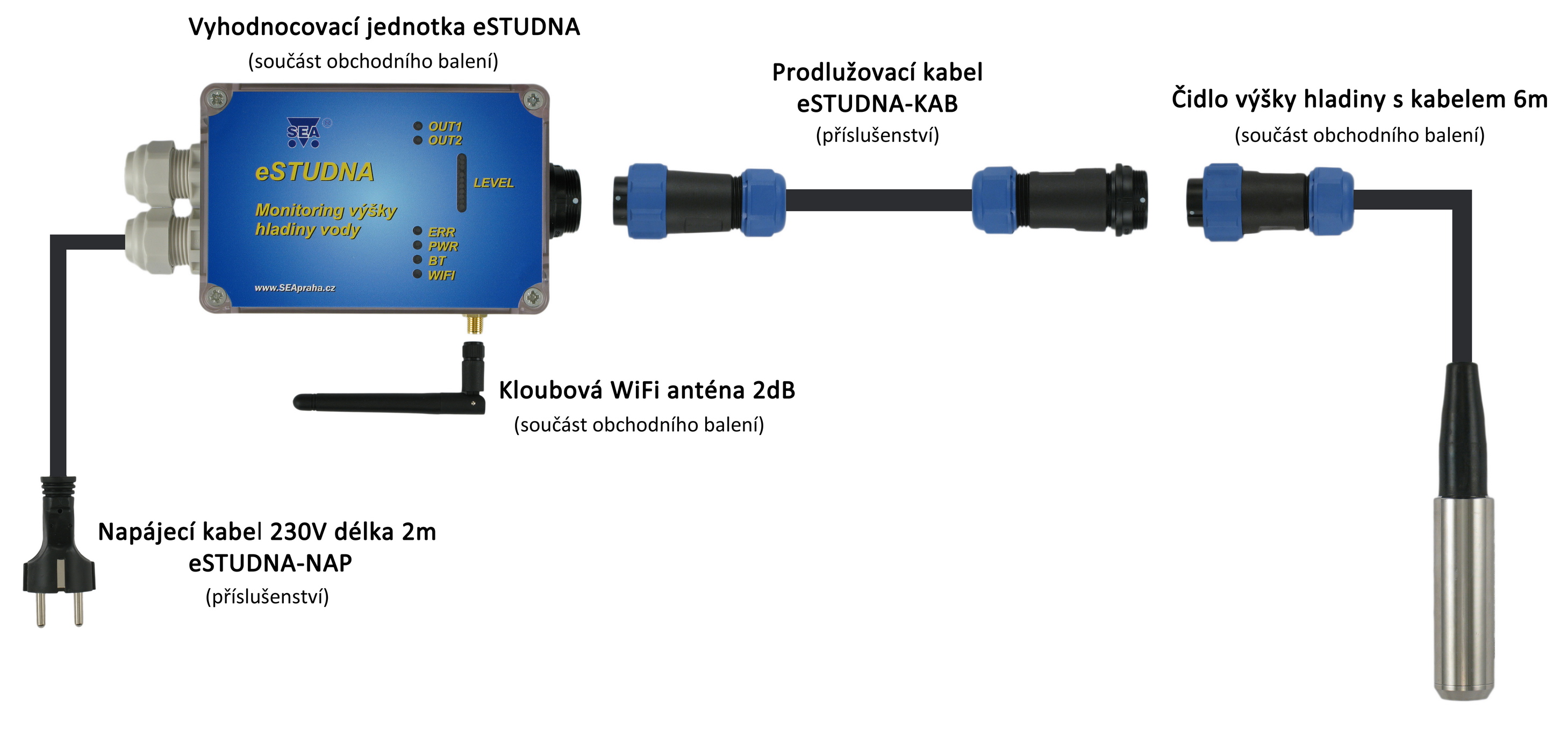

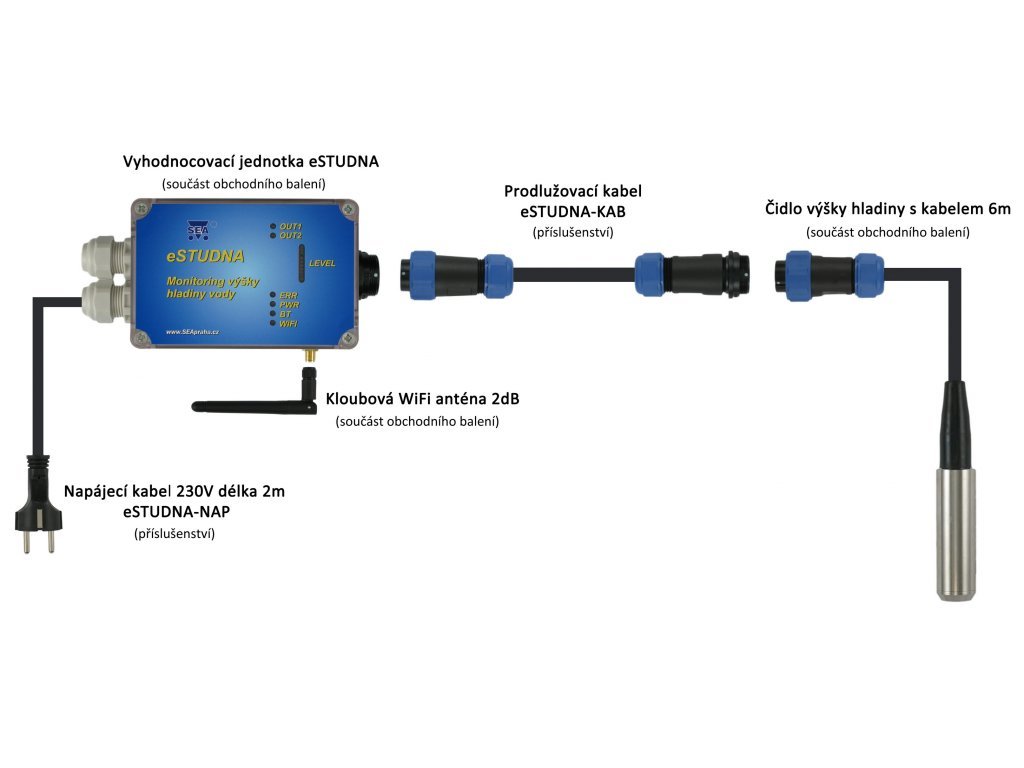

Príklad zostavy eSTUDŇA a príslušenstva :

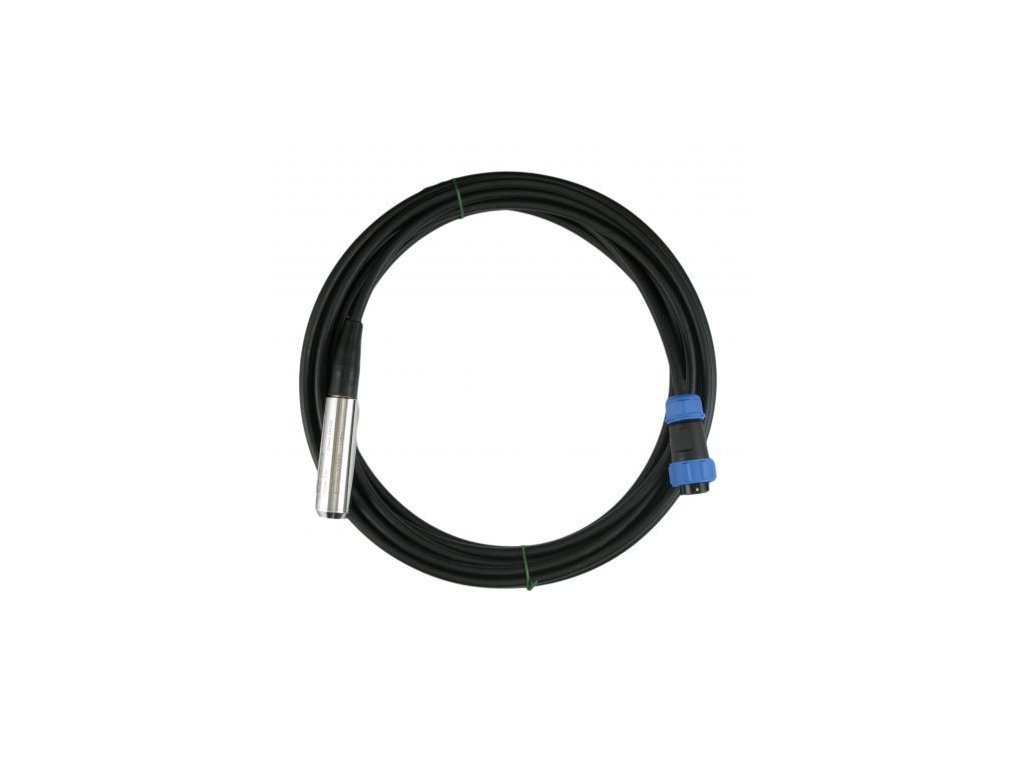

Čidlo výšky hladiny
Čidlo je vyhotovené z nehrdzavejúcej ocele a obsahuje membránu na meranie tlaku. Čidlo pracuje na princípe diferenčného merania tlaku, a preto je osadené kompenzačnou kapilárou. Kapilára je následne vedená uprostred pripojovacieho kábla spolu s elektrickými vodičmi. Kapilára je spolu s vodičmi vyústená v modrom konektore (koncovke). Je preto dôležité, aby bol konektor vždy nad hladinou vody. Ak do konektora prenikne voda, cez kapiláru natečie do elektroniky čidla a dôjde k zničeniu čidla.
Zapojenie - čerpadlo
Zapojenie - ventil
| Návod k obsluhe CZ | eSTUDNA2_Users_Manual_CZ_v1_04 |
| API | Získání hladiny eSTUDNA2 přes API |
| API | Ovládání výstupu eSTUDNA2 |
| API | Dokumentace |
| Integrace s Home Assistant | Integrace Home Asstistant v4 |

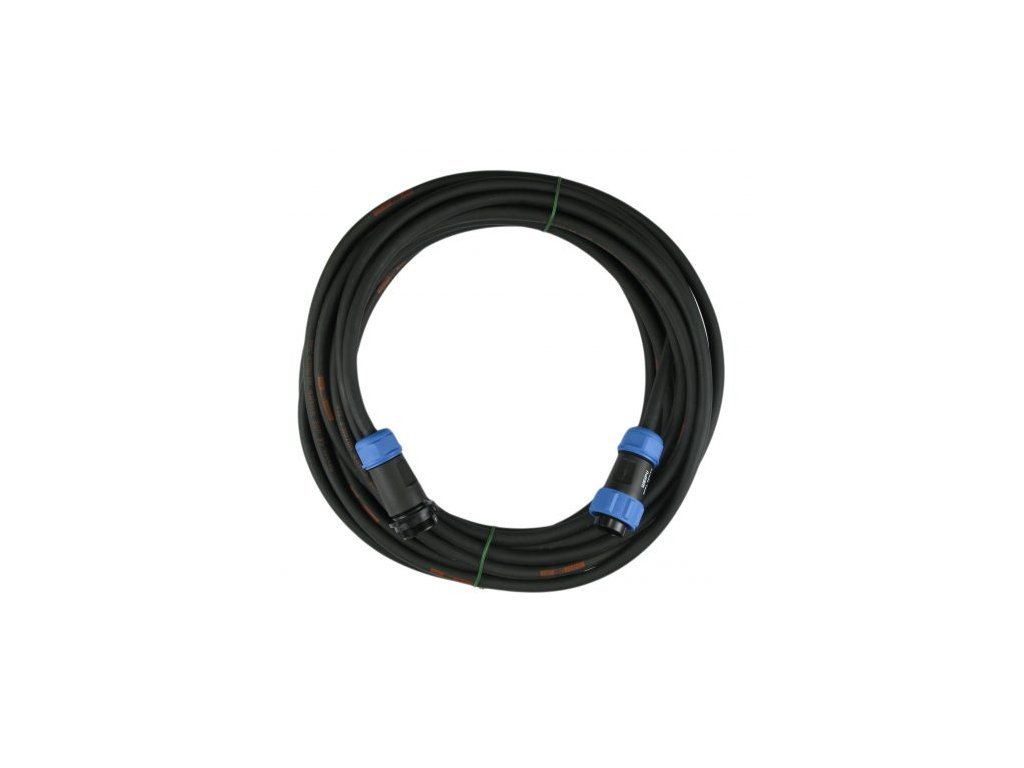

| Návod k použití eSTUDNA2-KABxx | eSTUDNA2-KAB_Users_Manual_CZ_v1_01 |
Kategória: eSTUDNA-varianty
Záruka: 2 roky
Napájanie: 230 V str.
Spotreba: typ. 1,5 W
Snímač výšky hladiny: 1× v rozsahu 0–5 m alebo 0–10 m – podľa variantu
? Digitálny výstup: AC1:250V/10A, AC3:250V/1400W, AC15:120/3A, AC15:250V/1.5A, DC1:24VDC/16A, DC13:120VDC/0,2A, DC13: 250VDC/0,1A
WiFi modul: pásmo 2,4GHz
Prevádzková teplota: -20°C až +45°C
Rozmery (bez WiFi antény): 170 x 125 x 65 mm
Krytie: IP65 (ochrana proti striekajúcej vode)
Dodatočné parametre
| Kategória: | eSTUDŇA |
|---|---|
| Záruka: | 2 roky |
| Napájanie: | 230 VAC |
| Spotreba: | typ. 1,5W |
| Vstup čidla hladiny: | 1x 0-5 m |
| Digitálny výstup: | 1x kontakt relé 230V / 10A |
| WiFi modul: | pásmo 2,4Ghz |
| Bluetooth: | verzia 4.2 a vyššia |
| Prevádzková teplota: | -20°C až +45°C |
| Rozmery (bez WiFi antény): | 170 x 85 x 55 mm |
| Krytie: | IP65 |
| Čidlo výšky hladiny: | dĺžka kábla 6m, koncovka priemer 29mm |
